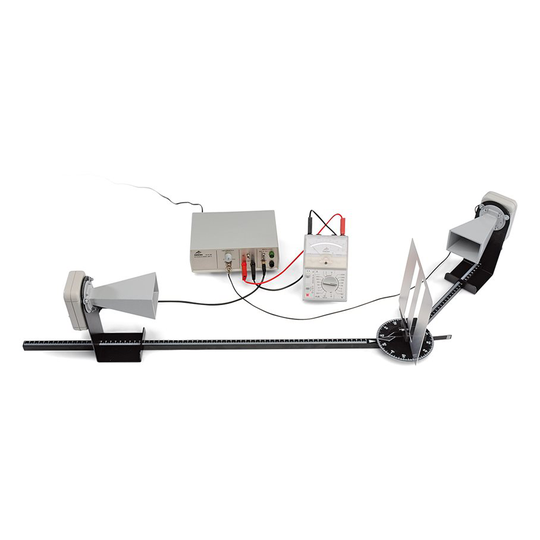

Med hjälp av mikrovågor kan många experiment utföras på interferens, diffraktion och polarisering, som ett hjälpmedel för att förstå dessa fenomen för synligt ljus. Diffrakterande föremål och polarisationsgaller kan användas då de har en struktur som kan ses med blotta ögat. Vid diffraktion av ett par spalter kan maximal intensitet detekteras vid en position, där strålning som har färdats i en rak linje från sändaren omöjligt skulle kunna nå. Handledning ingår. Innehåll; Mikrovågsats 9,4 GHz Utrustning för att genomföra vågoptiska experiment som involverar våglängder i cm räckvidd. En sändare med en hornantenn utstrålar en smal stråle av linjärt polariserade elektromagnetiska vågor med en våglängd på cirka 3 cm. Polarisationsriktningen kan ändras genom att rotera antennen runt utbredningsaxeln. För att upptäcka vågorna finns en hornantennmottagare och en mikrovågssensor. En styrenhet omvandlar intensiteten hos den mottagna signalen till en proportionellt stor utspänning som kan mätas med hjälp av en voltmeter. Det är också möjligt att slå på en akustisk signal med en volym som är proportionell mot signalens intensitet. Oscillatorfrekvens: 9,4 GHz (U8493600-230) Sändarens effekt: 10-25 mW Intern modulatorfrekvens: 3 kHz ca. Akustisk signal: omkopplingsbar Extern modulering: 100 Hz –20 kHz, 1 V max. Utgångsspänning: 10 V max. Mottagare med hornantenn: Kiseldiod med resonator Mikrovågssensor: Kiseldiod med resonator Mått på basapparat: ca. 170x200x75 mm³ Innehåll: 1 Styrenhet 1 Sändare med hornantenn 1 Mottagare med hornantenn 1 Mikrovågsond 1 Mikrovågsbänk, 800 mm 1 Mikrovågsbänk, 400 mm med tallrikshållare 1 Reflektionsplatta 180x180 mm² 1 Polarisationsgaller, 180x180 mm² 1 Absorberingsplatta, träskiva, 180x180 mm² 1 Paraffinprisma 1 Stativ för prisma 1 Tallrik med dubbelspalt 1 Täckplatta för dubbelspalt Analog multimeter ESCOLA 30 Permanent kortslutningssäkert studentmätinstrument för mätning av spänning och ström i det extra låga spänningsområdet. Det elektroniska överbelastningsskyddet uppnås utan användning av en utrustningssäkring, vilket innebär att man inte behöver byta säkringar eller beställa reservdelar. Skyddssystemet fungerar ändå utan hjälpenergi och garanteras även när batteriet är urladdat eller om det inte finns något batteri. Lik- och växelspänning: 0,3 - 30 V, 5 intervall vardera Likström och växelström: 1 - 3000 mA, 5 intervall varje Instrumentkategori: CAT I, 30 V Par säkerhetsförsöksledare, 75 cm, blå, röd
