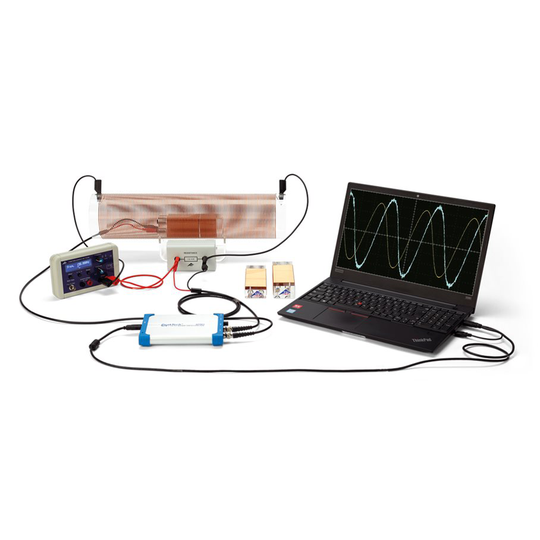

Om en sluten ledarslinga med N -lindningar är placerad i en cylinderspole genom vilken en växelström strömmar, induceras en elektrisk spänning av det variabla magnetflödet genom ledarslingan. Denna induktionsspänning är beroende av antalet lindningar och tvärsnittsarean hos ledarslingan samt frekvensen, amplituden och vågformen för växelström som appliceras på fältspolen. Dessa beroenden utforskas och jämförs med principteorin. Ingår: Set med 3 induktionsspolar Spolar för experiment med induktion i kombination med fältspolen med 120 mm diameter (U12253) och för experiment med resonanta elektriska kretsar. Spolarna är endast konstruerade för extra lågspänning (SELV). Spolarna är gjorda av transparent akrylplast. Anslutning: 4 mm säkerhetsuttag Spolens längd: 170 mm Spole 1 Antal varv: 300 med kranar vid 100 och 200 varv Spolens tvärsnitt: 50x50 mm² Spole 2 Varv: 300 Spolens tvärsnitt: 50x30 mm² Spole 3 Antal varv: 300 Spolens tvärsnitt: 50x20 mm² Fältspole 120 mm Spiraldiameter: 120 mm Antal varv: 120 Spolens längd: 490 mm Ström: max. 10 A, för korta perioder 20 A Anslutning: via 4 mm säkerhetsuttag Stativ för cylindriska spolar Precisionsmotstånd 1 Ohm Funktionsgenerator FG 100 (230 V, 50/60 Hz) Säkerhetstransformator enligt EN 61558-2-6. Säker isolering mellan strömförsörjning och utgångskretsar. PC -oscilloskop 2x25 MHz Dubbelkanals PC-oscilloskop för anslutning till en dator via USB-portar. Inkluderar isolerat USB -gränssnitt som tillåter en maximal ingångsspänning på 400 V via USB -porten. Genom att ansluta utrustningen till en PC får du ett omfattande digitalt lagringsoscilloskop med den extra fördelen att mätdata sparas och kan till exempel analyseras ytterligare med snabb Fourier -transform (FFT) -analys. Inkluderar två givare (1: 1, 10: 1), en USB -anslutningskabel, två BNC -kablar, bruksanvisning och program -CD för Windows® XP/Vista/7/8 HF -patchkabel, BNC/4 mm kontakt Par av säkerhetsförsöksledare, 75 cm (Blå, Röd) Par av säkerhetsförsöksledare, 75 cm (Svart)
